Matrix Audio SC-1 — внешний тактовый генератор.

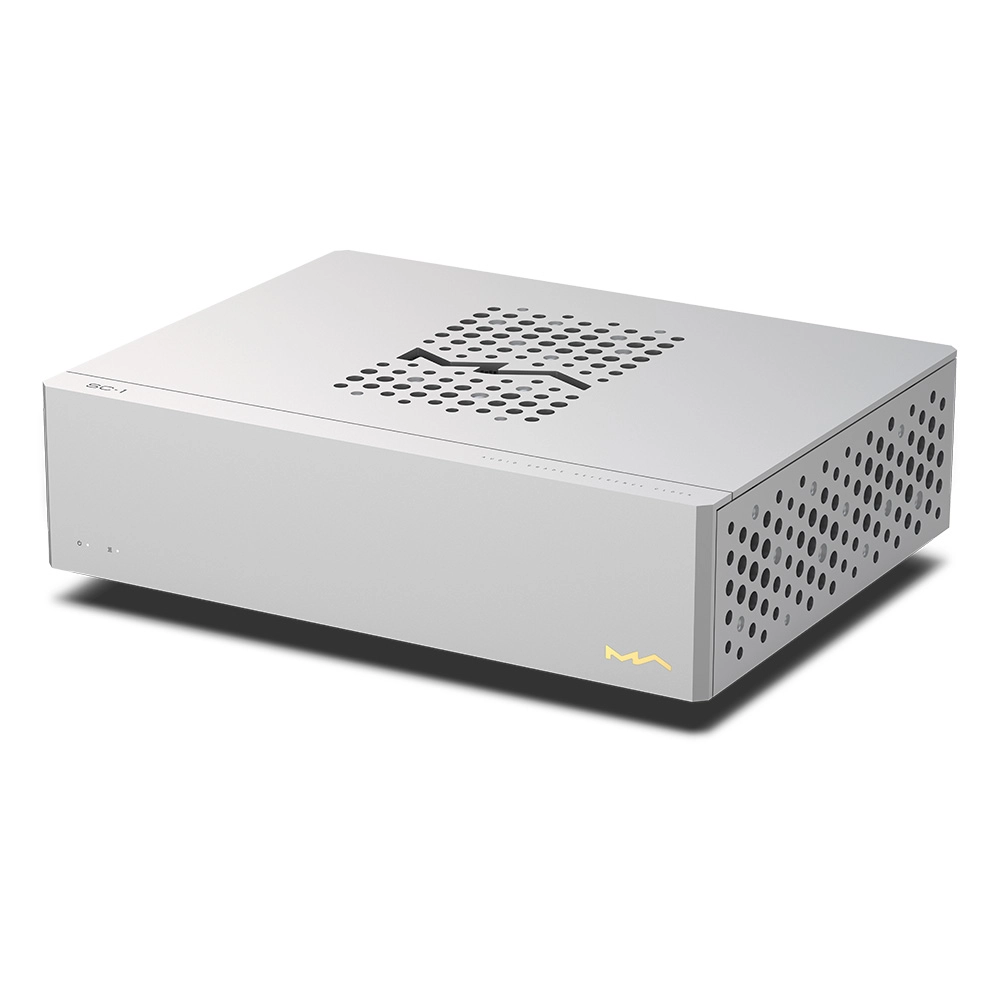

Бескомпромиссный тактовый генератор Matrix Audio SC-1 создан, в первую очередь для работы с NT-1 и со стримером М-серии.
Впрочем, никто не мешает использовать его с любым совместимым устройством. Аппарат построен на базе термостатированного кварцевого генератора с высокой стабильностью базовой частоты и низким уровнем фазового шума. На 1 Гц величина фазового шума не превышает -118 дБ. Это превосходный результат! Причём он приведен не для самого генератора, но уже на выходе устройства, с учётом буфера.

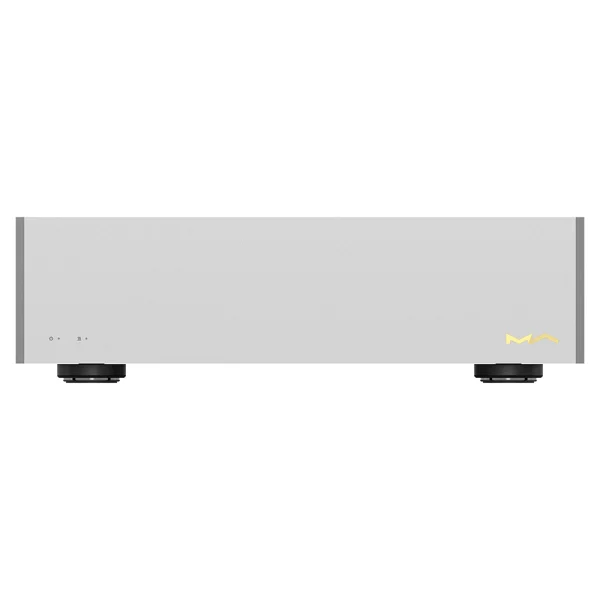

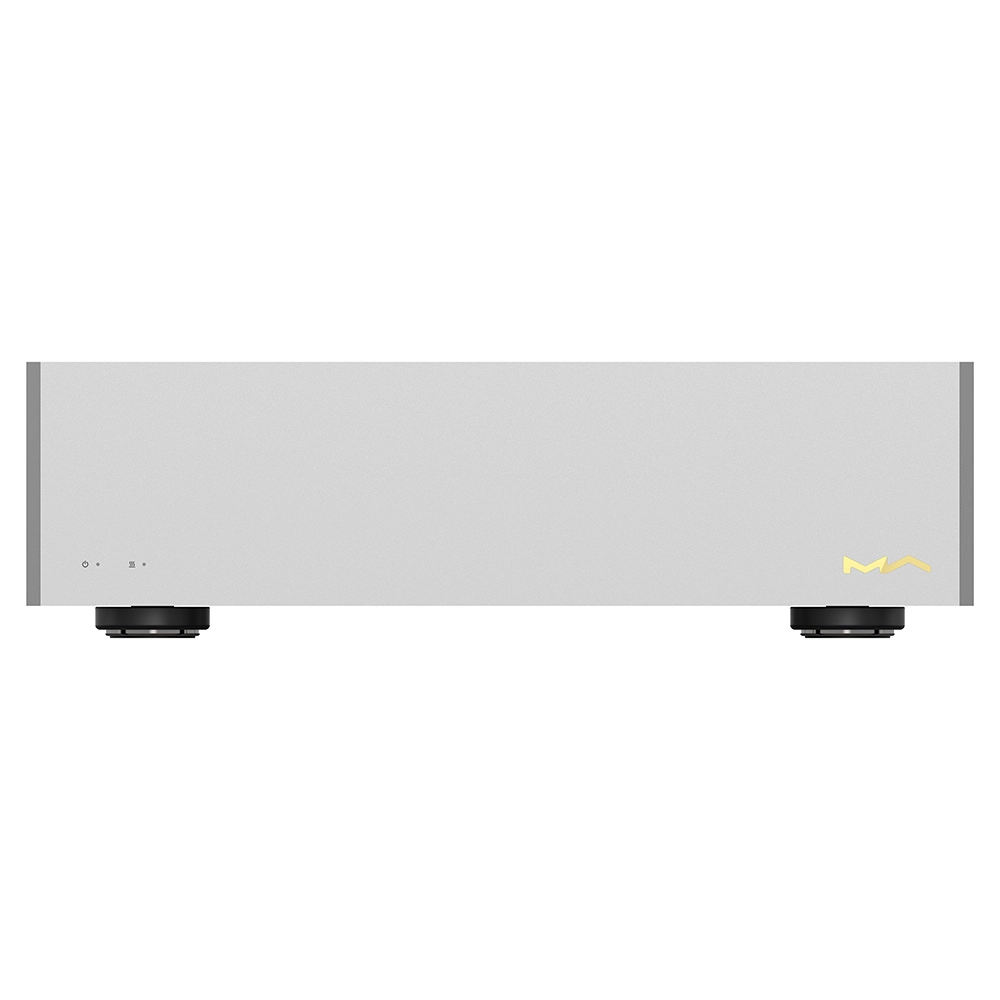

У SC-1 имеется четыре независимых буферизированных выхода с возможностью выбора формы волны – синусоидальной либо квадратичной. Ещё одна важная особенность: на передней панели есть индикатор работы нагрева генератора. Он моргает, пока не достигнута нужная температура.

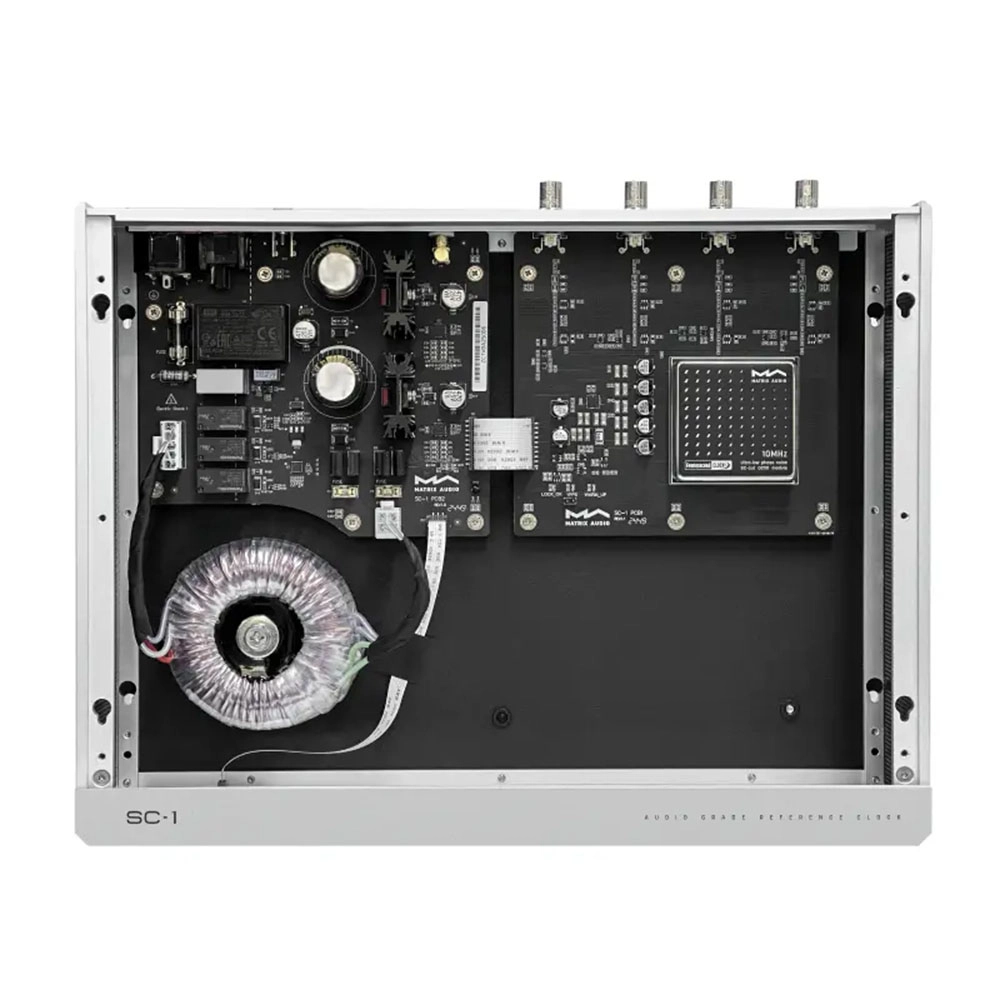

Для периодической калибровки аппарата предусмотрен дополнительный вход 1 PPS. Здесь также используется линейный блок питания на базе тороидального трансформатора. И даже ножки корпуса спроектированы для реализации максимальной виброзащиты!
Технические характеристики Matrix Audio SC-1:
Терморегулируемый кварцевый генератор SC с ультранизким фазовым шумом 10 000 МГц
Точность частоты при поставке: < 0.01 ppm
Стабильность частоты в диапазоне температур, < 0.003 ppm от -40 ‘C до +70°
Краткосрочная стабильность: <5E-13 @ TaU = 1 с
Время прогрева: < 5 мин при 25 °C

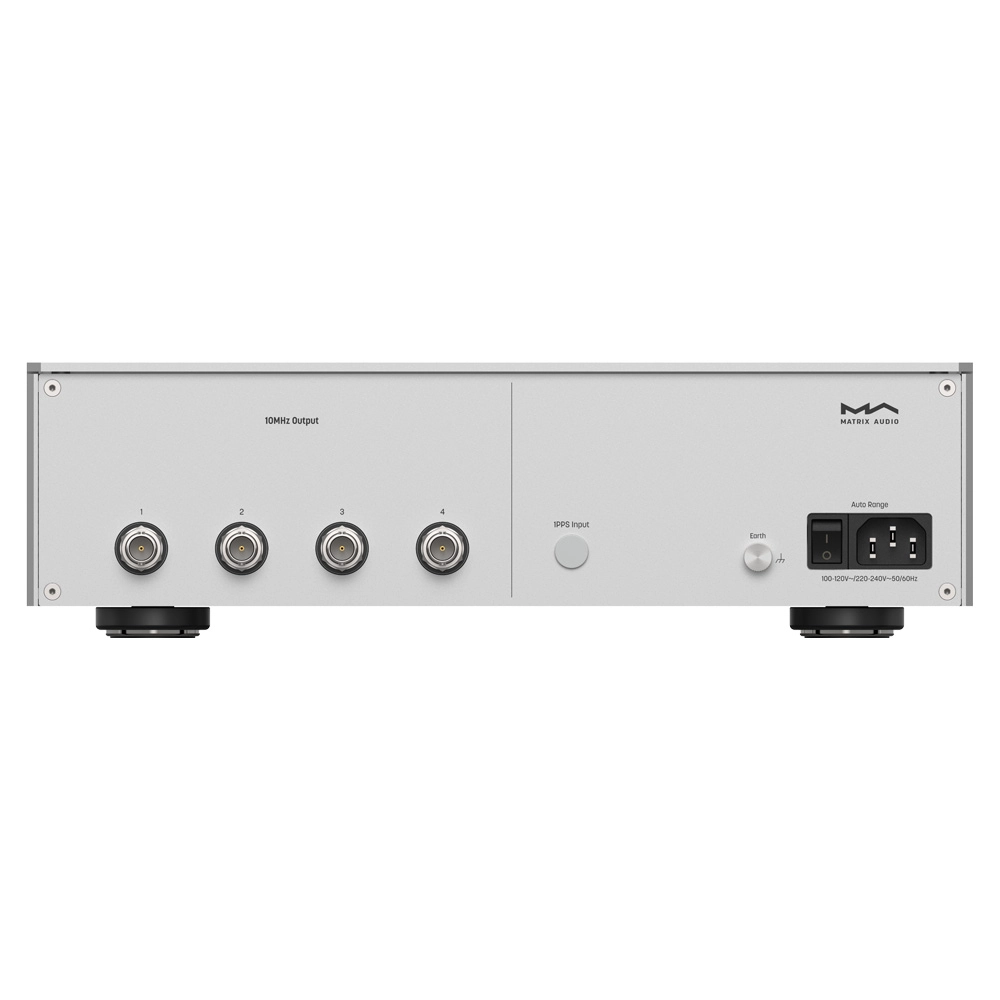

Интерфейс вывода: 4 независимых буфера драйверов BNC
Форма выходного сигнала: синусоида или прямоугольная волна (устанавливается на заводе в соответствии с требованиями заказчика)
Выходная частота: 10 000 МГц
Выходная амплитуда: 0.5 В ср.кв. @синусоида / 1 В ср.кв. @прямоугольная волна
Выходное сопротивление: 50 Ом
Фазовый шум (измеряется на выходном порте SC-1)
1 Гц: ≤ -118 дБн/Гц
10 Гц: ≤ -140 дБн/Гц
100 Гц: ≤ -150 дБн/Гц
1000 Гц: ≤ -160 дБн/Гц
Уровень шума: ≤ -170 дБн/Гц
Напряжение питания: 100 В – 120 В или 220 В – 240 В переменного тока, 50 / 60 Гц, автоматический выбор
Максимальная потребляемая мощность: < 20 Вт
Габариты: 330 х 97 х 267 мм
Масса: 4,4 кг
