Soulution 760 — цифро-аналоговый преобразователь рефреренсного уровня, относящийся к топовой 7 серии знаменитого швейцарского производителя аудио компонентов.
Никаких потерь на источнике! При воспроизведении аудиофайлов высокого разрешения это утверждение становится ещё более важным, чем при работе с CD и SACD. Ведь ни один усилитель или акустическая система не смогут восстановить то, что было утрачено на источнике. Качество записи и передачи сигнала – фундаментальная основа High-End звучания. В этом смысле Soulution 760 представляет из себя поистине идеальный цифровой источник.
Ключевые особенности:
Конструкция
В основе 760 D/A-Converter лежат те же проверенные технические решения, что и в модели 745 SACD-Player. Он создан по аналогичным принципам: высококлассные цифровые интерфейсы для точного приёма данных, сверхточный мастер-генератор для минимизации джиттера, продвинутая цифровая обработка сигнала с передискретизацией и технологией Zero Phase, аналоговые выходные каскады уровня топовых предварительных усилителей и мощная система питания.
Все технологии этого ЦАПа служат одной цели — максимально точной и естественной передаче музыки. Среди особенностей — полноценная двойная моно-конфигурация выходных каскадов и отдельные блоки питания для цифровых и аналоговых цепей. Дополнительно 760 оснащён цифровым регулятором громкости, что позволяет напрямую подключить его к усилителю мощности.
Передискретизация (Oversampling)
За восьмикратную передискретизацию (до 24 бит / 352,8 кГц или 24 бит / 384 кГц — в зависимости от входного сигнала) отвечает мощный DSP SHARC. Мы убеждены, что точность интерполяции важнее, чем запредельно высокие частоты дискретизации. Алгоритм от Anagram Technologies обрабатывает исходные данные, а затем сигнал поступает на Burr-Brown ЦАПы, работающие в цифровой симметричной конфигурации. Поскольку мы считаем PCM наиболее совершенной технологией, сигналы DSD предварительно конвертируются в PCM, а затем выполняется окончательное цифро-аналоговое преобразование.
Устранение джиттера
760 D/A-Converter реализует инновационную Zero-Phase-Technology от Soulution, устраняющую мельчайшие временные искажения, вносимые аналоговым фильтром нижних частот. Любой ЦАП нуждается в таком фильтре для подавления высокочастотного шума и алиасинга. В данной модели используется фильтр Бесселя 3-го порядка с частотой среза 120 кГц, который без специальной коррекции даёт фазовый сдвиг до 15° в слышимом диапазоне. С технологией Zero Phase эта ошибка не превышает 1° в диапазоне от 20 Гц до 100 кГц, обеспечивая максимально точную передачу исходного материала. Результат — ещё более реалистичное, пространственное звучание с ощутимым «воздухом» вокруг инструментов и голосов. Ничего не теряется!
Генератор тактовой частоты (Clock)
Безупречная точность тактового сигнала — ключ к высококлассному цифро-аналоговому преобразованию. Минимальный фазовый шум (phase noise) гораздо важнее, чем долгосрочная стабильность частоты. Совместно со специалистами по высококачественным осцилляторам мы разработали термокомпенсированный генератор (TCXO), работающий не на основной гармонике, а на третьей обертоне, на частоте около 100 МГц. Это потребовало высокоскоростных усилительных каскадов в контуре генератора, однако позволило существенно снизить фазовый шум. Даже лучшие OCXO и рубидиевые генераторы не превосходят эти характеристики.
760 D/A-Converter имеет два отдельных генератора: один для сигналов, кратных 44,1 кГц, другой — для сигналов, кратных 48 кГц. Чтобы сохранить их высочайшую точность, в устройстве не предусмотрен вход для внешнего клока. Тем не менее, внешние компоненты можно синхронизировать с собственным высококачественным тактовым сигналом 760 через клок-выход.
Цифро-аналоговое преобразование
Микросхемы Burr-Brown в 760 используются только для операции цифро-аналогового преобразования. Их внутренние блоки апсемплинга и фильтрации не задействованы. Выходной ток каждого канала преобразуется в напряжение и фильтруется. Благодаря внутренней полосе пропускания 80 МГц каскад ток/напряжение гарантирует высокое соотношение сигнал/шум и максимальную динамику в аналоговой области.
Выходной каскад
Широкополосный выходной каскад 760 D/A-Converter основан на оптимизированной схеме со специальными транзисторами, дополнительно линеаризованными аналоговой вычислительной сетью. Его полоса пропускания доходит до 40 МГц (–3 дБ). Благодаря столь высокому быстродействию, все музыкальные детали и тонкие нюансы воспроизводятся реалистично, создавая трёхмерную звуковую сцену и даря истинное удовольствие от прослушивания.
Питание
Стабильное и помехозащищённое питание — один из ключевых элементов качественного звучания, особенно в аналоговой части тракта. В 760 предусмотрены две независимые системы питания: одна для аудиокаскадов, другая — для цифровых цепей. Для аудиотракта используется инновационная схема, напоминающая усилитель мощности, что обеспечивает исключительную стабильность напряжения. Благодаря общей ёмкости конденсаторов более 500 000 мкФ практически отсутствуют ограничения по импульсному току. Массивные токовые шины (bus bars) равномерно распределяют питание по всему устройству без потерь — уникальное решение в аудиомире!
Управление

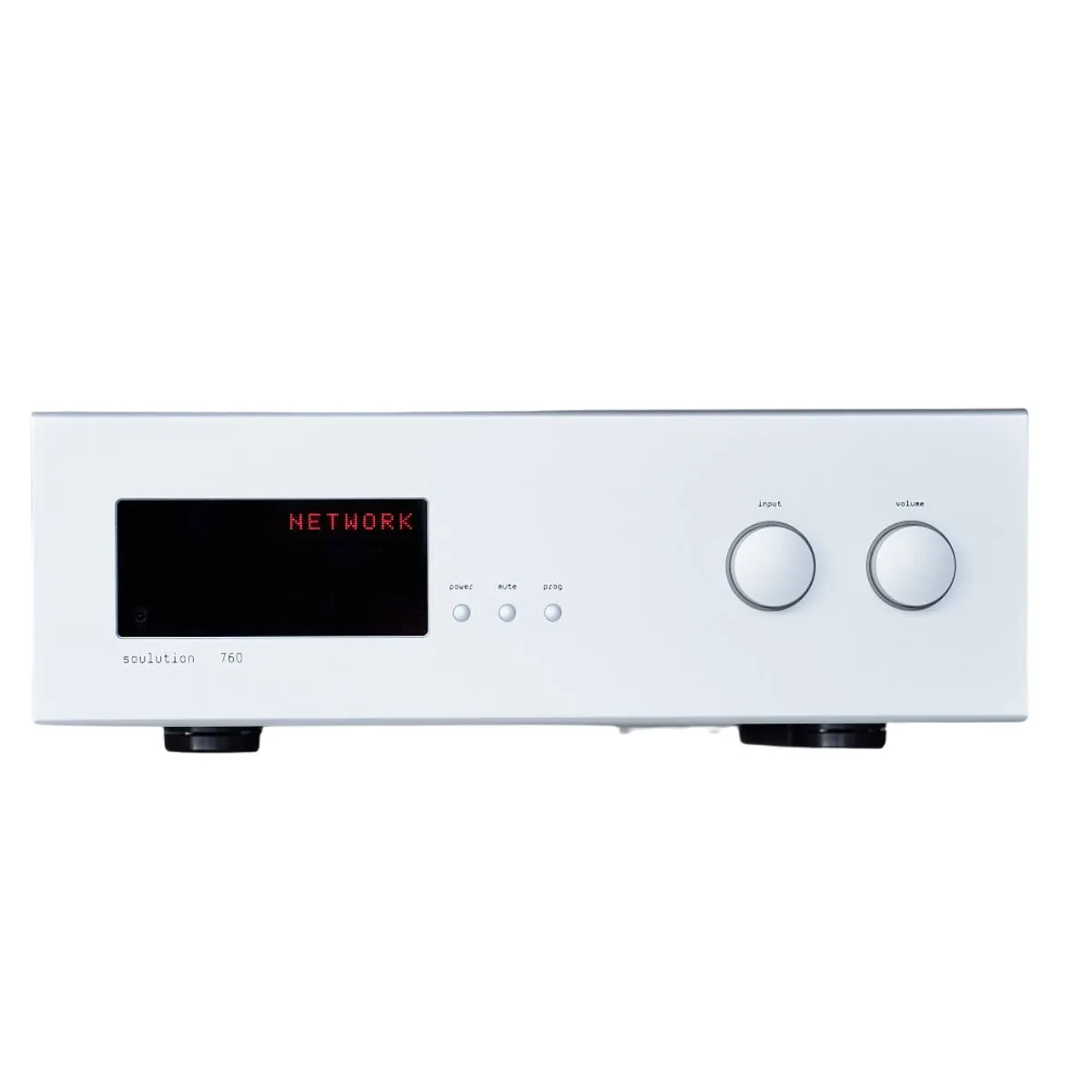

760 D/A-Converter управляется кнопками на передней панели и поворотным регулятором. Дополнительные функции позволяют оптимизировать и согласовывать работу всей аудиосистемы в составе разных компонентов.
Технические характеристики Soulution 760:
- Тип устройства: цифро-аналоговый преобразователь
- Количество каналов: 2
- Цифровые форматы: WAV, AIFF, FLAC, ALAC, DSF, DFF, DXD, MP3, AAC
- Максимальная разрядность: AES/EBU: 24 бит / 192 кГц, SPDIF: 24 бит / 192 кГц, Оптический: 24 бит / 96 кГц, USB: 24 бит / 384 кГц, 1 бит / 5,64 МГц, Сеть: 24 бит / 384 кГц, 1 бит / 5,64 МГц
- Рабочий диапазон: 0 — 200000 Гц (DXD)
- Разделение каналов: 130 Дб
- Искажения: < 0,0005 %
- Отношение сигнал/шум: 140 Дб
- Цифровая регулировка громкости: 0 до — 79 Дб (шаг 1 Дб)

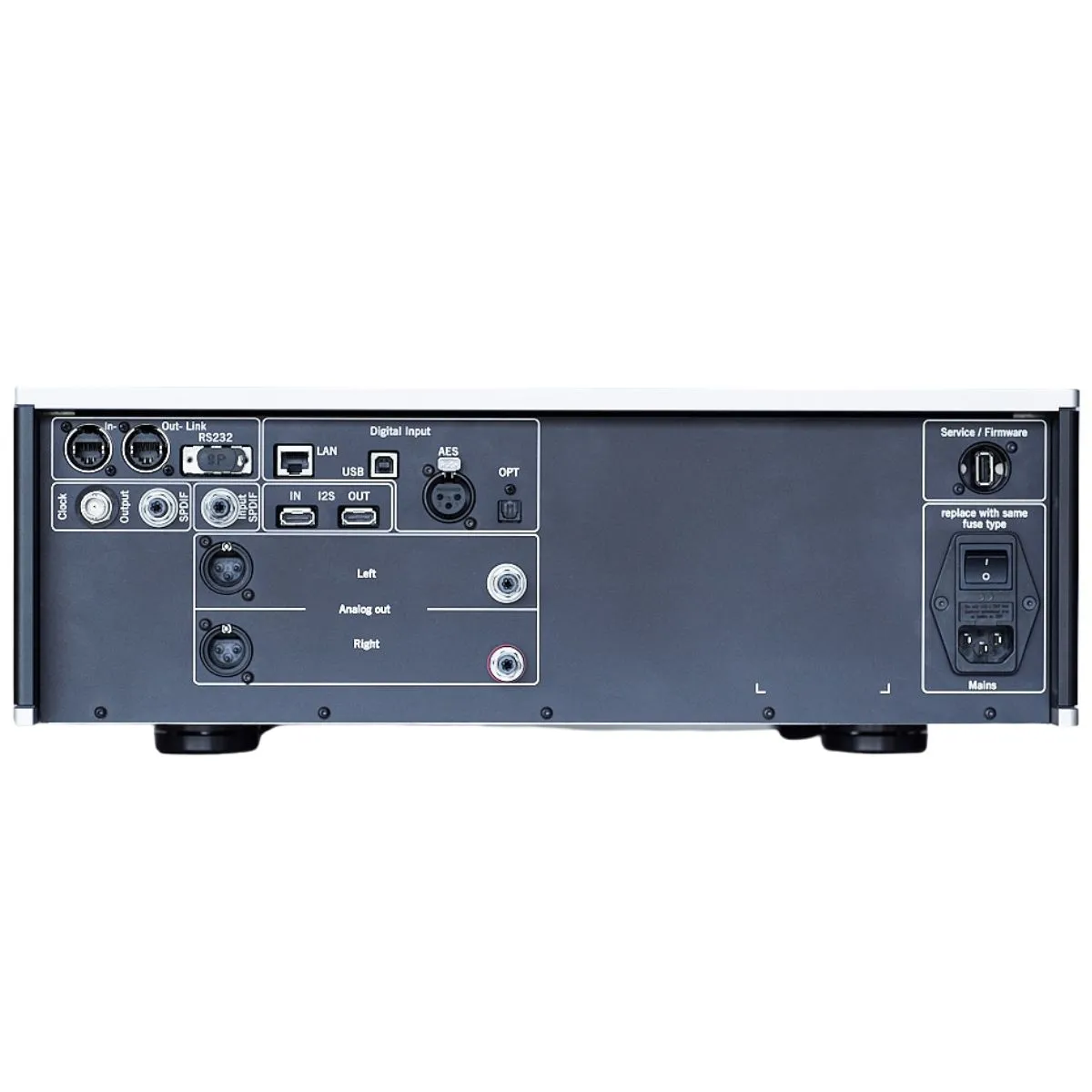

- Входы: Coax, Optical, AES/RBU, USB, LAN, I2s
- Выходы: Coax, Optical, AES/EBU, RCA, XLR, Clock BNC, I2s
- Управление: LINK, RS-232
- Габариты: 480 х 167 х 450 мм
- Масса: 30 кг
